HH-2500R
数控钢筋笼绕筋机

围绕钢筋笼成型，让缠绕筋加工更有序。

数控设定　 /　 滚动绕筋　 /　 间距调整　 /　 工程配套

01 / CAGE FORMING

面向桩基钢筋笼的绕筋加工

海汇HH-2500R数控钢筋笼绕筋机，通过钢筋笼滚动与绕筋小车行走配合，将缠绕筋按设定要求绕制到钢筋笼骨架上。适用于桥梁桩基、基础工程及钢筋加工场的钢筋笼制作环节，常作为钢筋笼滚笼成型配套设备使用。

滚动支承
支承钢筋笼并配合转动，组织缠绕筋连续绕制。

数控设定
通过控制柜人机界面设置任务，按工艺要求调整运行参数。

小车配合
行走机构与笼体转动相配合，控制缠绕筋的布置。

按工程选型
结合笼径、笼长、重量、主筋与绕筋规格确认设备配置。

02 / TECHNICAL REFERENCE

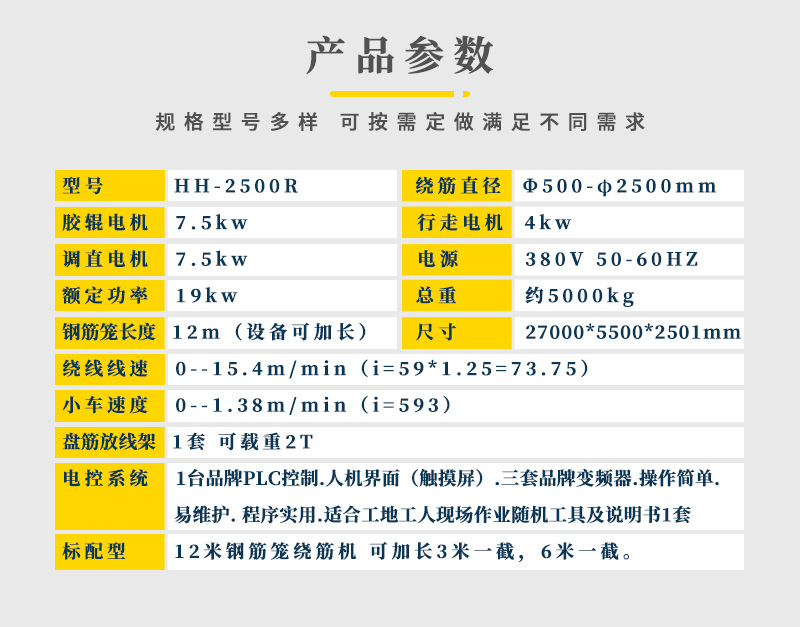

加工范围与配置参考

设备型号：HH-2500R
绕筋直径：Φ500–Φ2500 mm
钢筋笼长度：12 m，设备可按需求加长
额定功率：19 kW
电源参考：380 V，50–60 Hz
放线架：1套，原资料标注载重2 T
控制方式：PLC＋触摸屏人机界面

以上依据本产品原有参数资料整理。承载、加工速度、电源适配、加长方案与焊接方式，需结合钢筋笼重量和实际工艺确认，以技术清单为准。

03 / EQUIPMENT LAYOUT

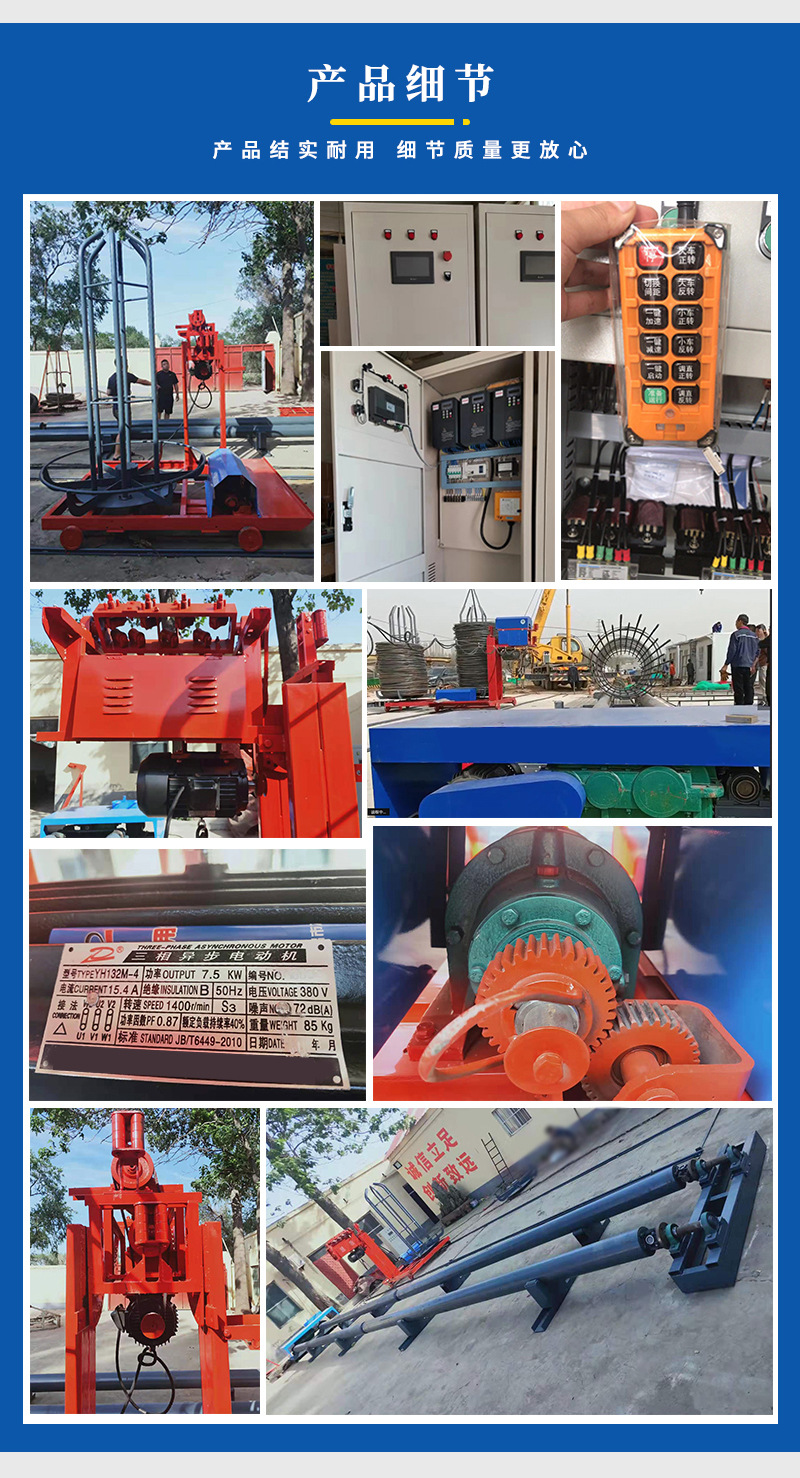

设备组成，配合现场生产

主机与支承机构
为钢筋笼转动提供支承与驱动，安装前需规划基础和工作区域。

放线与绕筋机构
组织盘筋放线和缠绕，结合材料规格与目标间距确认工艺。

控制柜与行走小车
通过电控与行走机构协调加工，现场需安排适合的电源和走线路径。

04 / FIELD APPLICATION

从加工场到工程现场

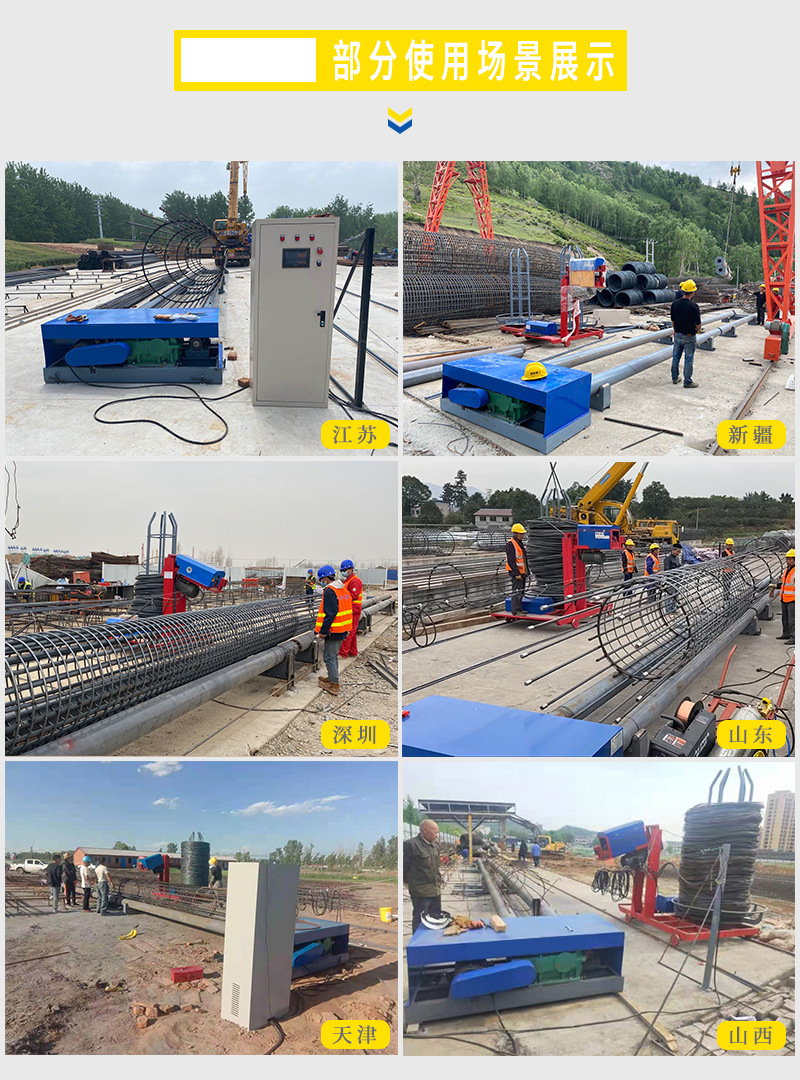

适用于桥梁桩基、基础施工及钢筋加工场的圆形钢筋笼缠绕筋加工。以下为原产品资料中的现场展示，设备配色与配置可能因批次不同。

05 / PROJECT MATCHING

四项信息，帮助确认设备方案

• 钢筋笼：直径、长度、最大重量
• 材料：主筋直径、绕筋直径、强度等级
• 工艺：目标间距、焊接方式、每日加工数量
• 场地：可用长度、地基条件、电源与吊装条件

设备是否包含焊接系统、配套附件、运输、安装与培训，需在报价清单中逐项确认。
